*線品*”上海淞江集團:解決橡膠接頭的*切疑問,提*橡膠接頭的全部案例,☯全*橡膠接頭行業.家通過TS壓力管道生產許可證的生產廠家。
橡膠化合物的混煉是*項復雜的工藝過程,許多組分都很難添加并且使用的材料以多種形式傳輸到密煉機中,這些形式有橡膠塊、油料、粉末、硬質樹脂、粒、條狀和糊狀的物質。因為將這些原材料轉化成流動的形式是十分昂貴的,所以用捏合機或密煉機進行間斷式的混煉仍是.通用和.經濟的解決方案.
為了制備*的母膠,需要應用不同方式的混煉:
① 分布式混煉
② 分散式混煉
③ 分狀式混煉。
2.1混煉原則

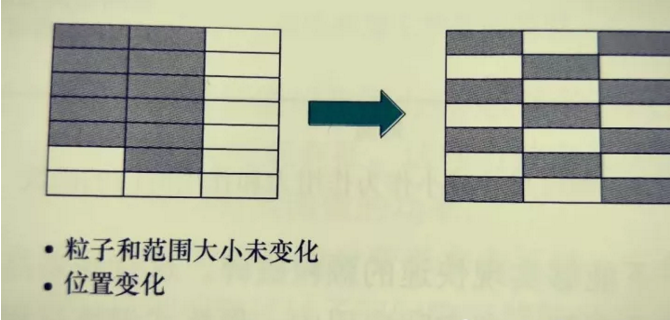

圖2.1中展示出分布式混煉工藝過程。在混煉過程開始時,顆粒在橫截面中并沒有分散開:分布式混煉意味著通過改變顆粒的位置使得其在膠料中均勻地分布。需要注意的是在這個混煉階段,顆粒的尺寸并沒有發生變化。
材料在密煉機中的轉動,遷移現象的強度和作用于膠料的轉動次數共同驅動材料中顆粒位置的變化。也必須清楚的是加入配料的所有部分都參與到混煉過程中,從而使密煉機中沒有“.區”。

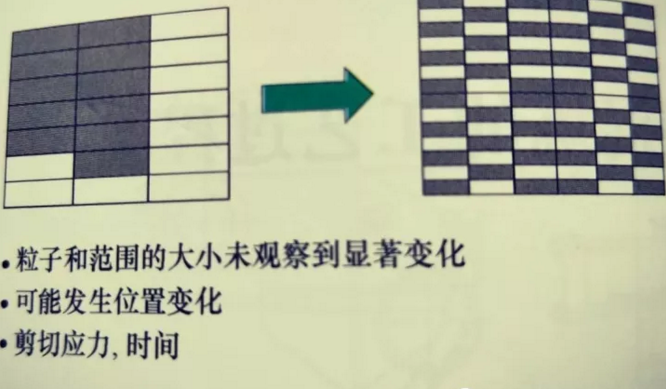

圖2 .2中展示出分散式混煉工藝過程,與分布式混煉不同的是,這里發生了顆粒尺寸的變化,通過剪切或拉伸力的作用,減小了顆粒的尺寸,實際研究發現,為了實現顆粒尺寸縮小,拉伸力比剪切力更加有效;就像在通用的母煉式密煉機中那樣,出現大量的拉伸效應(例如,通道發生在轉子槳葉和密煉室艙壁之間或者轉子槳葉之間的間隙),形成了*個好的分散式密煉機。這類混煉的驅動力為作用力和混煉時間,它們可以粗略地通過作用的扭矩和密煉機的功率需求來衡量。

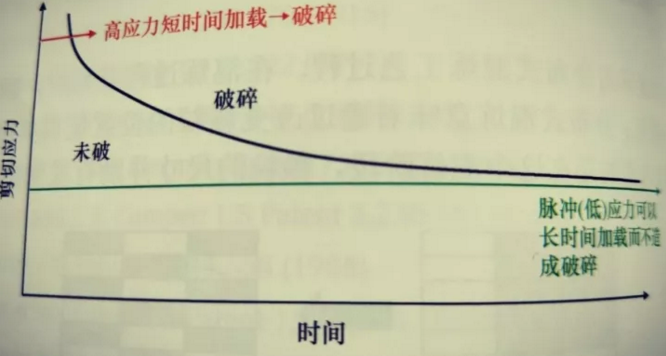

圖2.3展示了顆粒尺寸減小的表征,這是以作用力和作用時間的函數來體現的。就像所看到的那樣,顆粒能夠在無限的時間里經受*個.定(較低)的壓力。另*方面,如果密煉機的壓力水平太低(例如當高的材料溫度導致物料黏度過低時),更長的混煉時間對達到好的分散式混煉效果無益。
在高的壓力水平下能夠實現快速的顆粒破碎。這意味著高壓力的短期影響好的分散式混煉非常有效。在實際應用中,母煉式混煉過程的初始階段高的率峰值用于獲得迅速大量的分散效果。圖2.3里也展示了作用時間和破碎作用的相關性.

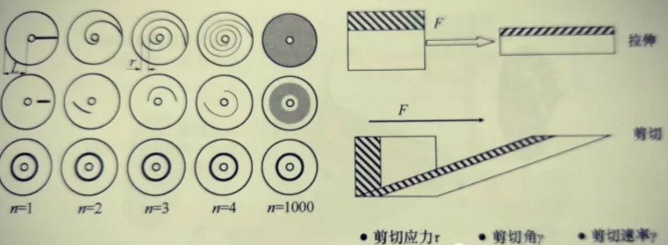

圖2.4展示了.3個混煉機理–層狀式混煉。這時兩層間的界面應當盡可的增大。這種增大可以通過拉伸力或剪切力實現。可以看到轉動式剪切有高率,層狀式混煉對橡膠混煉有.別高的重要性。在密煉機內停留時,材料層拉伸到幾倍并且重復變形和拉伸從而提*高層狀式密煉效應。整體的剪切伸比用于表征層狀式混煉。它可以通過剪切、拉仲速率各自對于時間的積分函數來計算或者起碼的估算.

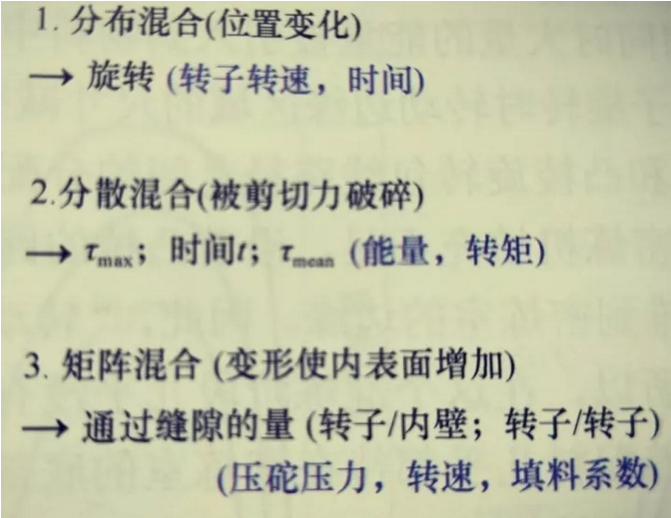

圖2.5中展示出3種形式的混煉和實際工藝參數之間的相互關系。分布式混煉是位置變化的函數,這種位置變化可以通過轉子轉速和作用時間來表征這里的作用時間,僅僅指壓砣作用于物料的時間.
分散式混煉期間顆粒的破碎通過作用力實現,這種作用力可以通過扭矩(或者.定速度下的功率和作用時間來表征。這些力被定義為混煉周期的“指紋”,并且代表性地展示了作為混煉時間函數的功率。
層狀式混煉是通過引入膠料的*對變形來表征的。它們可通過穿過轉子凸棱與密煉室之間間隙的通道和穿過轉子間間隙區域的通道來表征.
