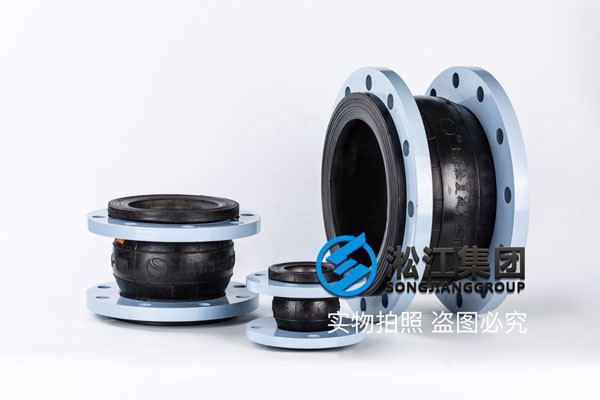

編輯：淞江集團董帝豪（圖片為隨機配圖，以人士為準）


　　1、按化工行業標準分：整體法蘭（IF）、螺紋法蘭（Th）、板式平焊法蘭（PL）、帶徑對焊法蘭（WN）、帶頸平焊法蘭（SO）、承插焊法蘭（SW）、對焊環淞套法蘭（PJ/SE）、平焊環淞套法蘭（PJ/RJ）、襯里法蘭蓋（BL（S））、法蘭蓋（BL）。

　　2、按石化行業標準分：螺紋法蘭（PT）、對焊法蘭（WN）、平焊法蘭（SO）、承插焊法蘭（SW）、淞套法蘭（LJ）、法蘭蓋（不表注）。

　　3、按機械行業標準分：整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式淞套法蘭、平焊環板式淞套法蘭、翻邊環板式淞套法蘭、法蘭蓋。

　　平焊鋼法蘭:適用于公稱壓力不超過2.5MPa的碳素鋼管道連接.平焊法蘭的密封面可以制成光滑式,凹凸式和榫槽式三種.光滑式平焊法蘭的應用量.大.多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜；

　　對焊鋼法蘭:用于法蘭與管子的對口焊接,其結構合理,強度與剛度較大,經得起高溫高壓及反復彎曲和溫度波動,密封性可靠.公稱壓力為0.25～2.5MPa的對焊法蘭采用凹凸式密封面.

　　承插焊法蘭：常用于PN≤10.0MPa，DN≤40的管道中；

　　淞套法蘭：淞套法蘭俗稱活套法蘭,分焊環活套法蘭,翻邊活套法蘭和 對焊活套法蘭.常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。當介質腐蝕性較強時，法蘭接觸介質的部分(翻邊短節)為耐腐蝕的高等*材料如不銹鋼等材料，而外部則利用低等*材料如碳鋼材料的法蘭環夾緊它以實現密封；

　　整體法蘭：常常是將法蘭與設備、管子、管件、閥門等做成*體，這種型式在設備和閥門上常用。

　　密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、環連接面（RJ）。

　　評價：


　　A：.先感謝提*這種普及性知識。其中：“光滑式平焊法蘭的應用量.大……”這*點，看行業，很多行業根本都不允許用平焊法蘭。即便是低壓，無毒無害介質也不行，很多設計院的新員工*進去，老*輩的就教導：忘記平焊法蘭。

　　B：平面法蘭只在水系統中見過，除此之外.低都是帶頸平焊

　　補充法蘭知識：


　　法蘭材質有：20#、A105、Q23*、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

　　4、按.標準分：整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸淞套法蘭、板式平焊法蘭、對焊環板式淞套法蘭、平焊環板式淞套法蘭、翻邊環板式淞套法蘭、法蘭蓋。

　　因而使法蘭盤進*步增大了剛性。故規定用于更高的壓力范圍(PN 0.6MPa～6.4MPa)和直徑范圍(DN300mm～2000mm)，適用溫度范圍為-20℃～450℃。由表4-16中可看出，乙型平焊法蘭中 DN 2000mm以下的規格均已包括在長頸對焊法蘭的規定范圍之內。這兩種法蘭的聯接尺寸和法蘭厚度完全*樣。所以DN2000mm以下的乙型平焊法蘭，可以 用軋制的長頸對焊法蘭代替，以降低法蘭的生產成本。

　　平焊與對焊法蘭都有帶襯環的與不帶襯環的兩種。當設備是由不銹鋼制作時，采用碳鋼法蘭7加不銹鋼襯環，可以節省不銹鋼。示意圖中所示為帶襯環的甲型平焊法蘭。

　　使用法蘭標準確定法蘭尺寸時，必須知道法蘭的公稱直徑與公稱壓力。壓力容器法蘭的公稱直徑與壓力容器的公稱直徑取同*系列數值。例如DN 1000mm的壓力容器，應當配用DN 1000mm的壓力容器法蘭。

　　法蘭公稱壓力的確定與法蘭的.大操作壓力、操作溫度以及法蘭材料有關。因為在制定法蘭尺寸系列、計算法蘭厚度時，是以16MnR在200℃時的機械性 能為基準制定的。所以規定以此基準所確定的法蘭尺寸，在200℃時，它的.大允許操作壓力就認為是具有該尺寸法蘭的公稱壓力。例如，所謂公稱壓力 PNO.6MPa的法蘭，就是指具有這樣*種具體尺寸的法蘭，該法蘭是用16MnR制造的，在200℃時，它的.大允許操作壓力是0.6MPa。如果把這 個PN0.6MPa的法蘭用在高于200℃的條件下，那么它的.大操作壓力將低于它的公稱壓力0.6MPa。反之，如果將它用于低于200℃的條件下，仍 按200℃確定其.高工作壓力。如果把法蘭的材料改為Q235-A，那么Q235*A鋼的機械性能比16MnR差，這個公稱壓力PN0.6MPa的法蘭， 即使是在200℃時操作，它的.大允許操作壓力也將低于它的公稱壓力。反之，如果把法蘭的材料由16MnR改為15MnVR，那么，由于15MnVR的機 械性能優于16MnR，這個公稱壓力PN0.6MPa的法蘭，在200℃操作時，它的.大允許操作壓力將高于它的公稱壓力。總之，只要法蘭的公稱直徑、公 稱壓力確定了，法蘭的尺寸也就確定了。*于這個法蘭允許的.大操作壓力是多少，那就要看法蘭的操作溫度和用什么材料制造的。壓力容器法蘭標準中規定的法蘭 材料是低碳鋼(Q235-A、20g等）及普低鋼（16Mn，16MnR和15MnVR等），表4-17是甲型平焊法蘭和乙型平焊法蘭，在不同溫度下，它 們的公稱壓力與.大允許工作壓力之間的換算關系。利用這個表，可以將設計條件中給出的操作溫度與設計壓力換算成查取法蘭標準所需要的公稱壓力。 例如，為*臺操作溫度為300℃，設計壓力為0.6MPa的容器選配法蘭。查表4-17可見：如果法蘭材料用15MnVR，可按公稱壓力0.6MPa查取 法蘭尺寸。如果法蘭材料用20R，則必須按公稱壓力為1.0MPa的查取法蘭尺寸。

　　例如，為*臺操作溫度為300℃，設計壓力為0.6MPa的容器選配法蘭。查表4-17可見：如果法蘭材料用15MnVR，可按公稱壓力0.6MPa查取法蘭尺寸。如果法蘭材料用20R，則必須按公稱壓力為1.0MPa的查取法蘭尺寸。

　　二 管法蘭標準

　　由于容器筒體的公稱直徑和管子的公稱直徑所代表的具體尺寸不同，所以，同樣公稱直徑的容器法蘭和管法蘭，它們的尺寸亦不相同，二者不能互相代用。管法 蘭的型式除平焊、對焊法蘭外，還有鑄鋼法蘭、鑄鐵法蘭、活套法蘭、螺紋法蘭等。管法蘭標準的查選方法、步驟與壓力容器法蘭相同。 管法蘭標準除GB9119.7-88外，常用標準還有：化工部標準HG20592～HG20602-97；中石化標準SH3406-96等。其中化工部標 準中分為歐洲體系、美洲體系等，我*常用的為歐洲體系。

　　在此給出*道例題4-6，來幫助讀者理解法蘭的標準及其選取。

　　例4-6：為*臺精餾塔配*對聯接塔身與封頭的法蘭。塔的內徑是1000mm，操作溫度為280℃，設計壓力為0．2MPa。材質為Q235-A。

　　解析：

　　根據操作溫度、設計壓力和所用材料，從表4-17可知，所要選用的法蘭，應按公稱壓力為0.6MPa來查選它的尺寸。

　　由于操作壓力不高，直徑不大，由表4-16可采用甲型平焊法蘭、平面密封面，墊片材料選用石棉橡膠板。法蘭的各部尺寸可從附錄表9中查得，法蘭并繪注于下圖中。

　　聯接螺栓選用材料為為Q235-A，M20共36個。

　　法蘭中英文對照表

　　法蘭 Flange

　　整體管法蘭 integral pipe flange

　　鋼管法蘭 steel pipe flange

　　螺紋法蘭 threaded flange

　　滑套法蘭（包括平焊法蘭） slip-on flange (SO); slip-on welding flange

　　承插焊法蘭 socket welding flange

　　淞套法蘭 lap joint flange (LJF)

　　對焊法蘭 welding neckflange (WNF)

　　法蘭蓋 blind flange, blind

　　孔板法蘭 orifice flange

　　異徑法蘭 reducing flange

　　盤座式法蘭 pad type flange

　　淞套帶頸法蘭 loose hubbed flange

　　焊接板式法蘭 welding plate flange

　　對焊環 welding neck collar （與stub end相似）

　　平焊環 welding-on collar

　　突緣短節 stub end, lap

　　翻邊端 lapped pipe end

　　淞套板式法蘭 loose plate flange

　　壓力* pressure rating, pressure rating class

　　壓力—溫度等* pressure-temperature rating

　　法蘭密封面，法蘭面 flange facing

　　突面 raised face (RF)

　　凸面 male face (MF)

　　凹面 female face (FMF)

　　榫面 tongue face

　　槽面 groove face

　　環連接面 ring joint face

　　全平面；滿平面 flat face; full face (FF)

　　光滑突面 smooth raised face (SRF)

　　法蘭面加工 facing finish

　　粗糙度 roughness

　　光滑的 smooth

　　齒形 serrated

　　均方根 root mean square (RMS)

　　算術平均粗糙高度 arithmetical average roughness height (AARH)

　　配對法蘭 companion-flange

　　螺栓圓 bolt circle 法蘭及附件標準

　　GB/T9113～GB9124–2000 法蘭標準

　　GB/T9113.1～GB/T9113.26-1988 整體鋼制管法蘭(1.6～42.0Mpa)

　　GB/T9113.1～.2 　　 整體鋼制管法蘭（平面）(1.6～2.0Mpa)

　　GB/T9113.3～.8 　 　整體鋼制管法蘭 (凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)

　　GB/T9113.9～.15 整體鋼制管法蘭(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)

　　GB/T9113.16～.20 整體鋼制管法蘭(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)

　　GB/T9113.21～.26 整體鋼制管法蘭（環連接）(2.0;5.0;10.0;15.0;25.0;42.0Mpa)

　　GB/T9115.1～.36―1988 　平面對焊鋼制管法蘭（0.25～42.0）Mpa

　　GB/T9115.1～.5　 （平面）對焊鋼制管法蘭（0.25；0.6；1.0；1.6；2.0；Mpa）

　　GB/T9115.6～.16 （凸面）對焊鋼制管法蘭（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）

　　GB/T9115.17～.23 (凹凸面)對焊鋼制管法蘭(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)

　　GB/T9115.24～30 (榫槽面)對焊鋼制管法蘭(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)

　　GB/T9115.31～.36 （環連接）對焊鋼制管法蘭(2.0;5.0;10.0;15.0;25.0;42.0Mpa)

　　GB/T13402—-1992 　 大口徑碳鋼管法蘭

　　JB/T79.1～.4–1994 整體鑄鋼管法蘭(1.6～20Mpa,含6.4)；（代JB79－59）

　　JB/T79.1 凸面 整體鑄鋼管法蘭

　　JB/T79.2　　　 凹凸面 整體鑄鋼管法蘭

　　JB/T79.3　　 榫槽面 整體鑄鋼管法蘭

　　JB/T79.4　　 　　 環連接面整體鑄鋼管法蘭

　　JB/T82.1～JB/T82.4—1994 對焊鋼制管法蘭；（代JB82－59）

　　JB/T82.1　　　 　 凸面對焊鋼制管法蘭

　　JB/T82.2　　 　　 凹凸面對焊鋼制管法蘭

　　JB/T82.3　　 　　 榫槽面對焊鋼制管法蘭

　　JB/T82.4 環連接面對焊鋼制管法蘭

　　JB77—-1959 　 　 　 法蘭密封面型式

　　JB78—-1959 　　　 　　 鑄鐵法蘭

　　JB79—-1959 　 鑄鋼法蘭

　　JB80—-1959　 　 鑄鐵螺紋法蘭

　　JB82—-1959 　　 對焊鋼法蘭

　　HGJ44～HGJ68–1999 　 鋼制法蘭（化工部工程建設技術規范）

　　HG20592～HG20605—1997 鋼制法蘭（化工部標準；歐洲體系）

　　HG20613～HG20623—1997 鋼制法蘭（化工部標準；歐洲體系）

　　SH3406—1996 　　 石化企業管道法蘭

　　ANSI　B16.5—1996　　 管法蘭和法蘭配件

　　ANSI　B16.25－1992 對焊連接端

　　MSS SP44–1991 鋼制管道法蘭

　　API 605—1998 　 　 大口徑碳鋼法蘭
